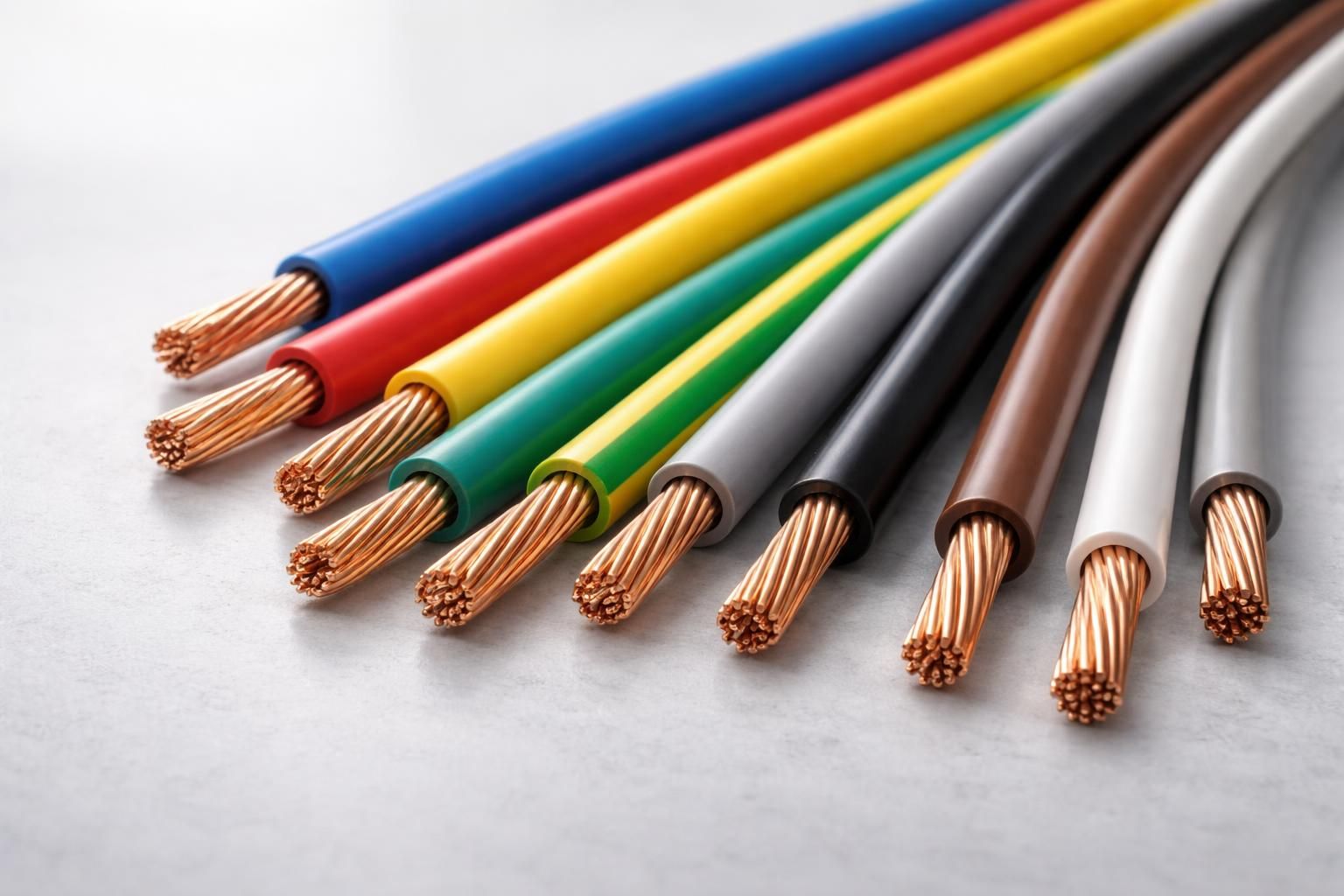

Le choix des couleurs pour les fils électriques est un aspect fondamental du câblage électrique. Les normes définies garantissent non seulement une meilleure compréhension des installations électriques, mais également une sécurité accrue. Ce code couleur, établi généralement par la norme NF C 15-100, est conçu pour aider les professionnels et les particuliers à identifier rapidement les fonctions des différents conducteurs. Comprendre et appliquer ce code devient alors indispensable, surtout lors de travaux de rénovation ou d’extension du réseau électrique. En effet, les installations récentes et anciennes peuvent coexister, rendant les erreurs de connexions plus probables. Ce guide vous fournira les clés pour naviguer dans cet univers complexe en établissant clairement les correspondances entre les couleurs et leurs fonctions.
Réglementation des couleurs de fils électriques : norme NF C 15-100
La norme NF C 15-100 est la référence qui encadre les installations électriques en France. Elle définit un cadre réglementaire strict qui vise à uniformiser les pratiques et minimiser les risques d’accidents électriques. L’un des aspects clés de cette norme est le système de couleurs qui identifie les différentes fonctions des fils électriques. En respectant ce code, les électriciens, tout comme les bricoleurs, réduisent les risques d’erreurs de branchement, de dysfonctionnements, et de dangers électriques. La norme place la sécurité au cœur des préoccupations, garantissant que chaque conducteur soit clairement identifiable.
A lire en complément : Banquette avec dossiers amovibles : pourquoi l’utiliser ?
Selon la norme, plusieurs catégories de fils sont définies :
- Fil de terre : identifié par une gaine vert/jaune, ce fil est une protection essentielle, permettant d’évacuer les courants de défaut.
- Fil neutre : généralement bleu clair, il représente le retour du courant vers la source.
- Fils de phase : marron, noir, ou gris, ces fils alimentent divers appareils en électricité.
Un tableau synthétique des couleurs est particulièrement utile pour des installations conformes et sécurisées. En cas de non-respect de ces normes, on observe des risques accrus de choc électrique, et les résultats peuvent se révéler catastrophiques.
A lire également : Quel tarif pour l'installation d'une VMC ?
Couleurs des fils électriques : identification des fonctions
Chaque couleur de fil a une signification précise, qui facilite le travail des professionnels en garantissant à tous une compréhension claire. Analysons ci-dessous les différentes couleurs de fils électriques et leurs fonctions associées.
| Couleur | Fonction | Remarques |
|---|---|---|
| Vert/Jaune | Fil de terre | Conduit les courants de défaut, réservée exclusivement à cette fonction. |
| Bleu clair | Fil neutre | Retour du courant, doit être connecté à la borne N sur les prises. |
| Marron | Phases principales | Ne doit pas être utilisé pour d’autres fonctions. |
| Noir | Phases secondaires | Utilisé pour des retours de commande ou des circuits spécifiques. |
| Gris | Autre phase | Recommandé pour les circuits divers. |
Un bon repérage des fils dans le schéma électrique est non seulement nécessaire pour l’installation initiale, mais aussi pour toute intervention ultérieure, comme l’extension du câblage électrique ou le dépannage.
Risques liés à une mauvaise identification des fils électriques
Il existe de nombreux scénarios où une mauvaise identification des fils peut provoquer des accidents gravissimes, d’où l’importance cruciale de bien respecter le code couleur électricité. Les erreurs courantes incluent le fait de confondre le fil de retour lampe avec un fil de phase, ou encore d’inverser le neutre et la phase lors du branchement d’une prise. Ces erreurs peuvent entraîner des court-circuits, des chocs électriques, ou endommager des appareils.
Voici quelques situations communes et leurs conséquences possibles :
- Changement d’un luminaire : Confondre le retour lampe avec un fil de phase peut entraîner un court-circuit.
- Installation d’une prise : Inverser le neutre et la phase peut rendre le matériel sous tension, même hors service.
- Ajout d’un interrupteur : Utiliser le fil de terre à des fins autres que la mise à la terre peut être mortel.
- Rénovation d’une installation : Se fier uniquement aux anciennes couleurs peut conduire à un réseau non conforme.
Interprétation des couleurs des fils dans les anciennes installations
Avec le temps, de nombreux bâtiments ont conservé des installations électriques anciennes, faisant cohabiter des méthodes et des normes obsolètes. Cela peut poser des problèmes lors de la rénovation, car les anciennes installations utilisaient parfois des couleurs qui ne respectaient pas les normes en vigueur aujourd’hui. Par exemple, un fil rouge peut avoir été utilisé pour la phase principale. En cas d’intervention, il est vital de vérifier chaque fil avec un multimètre ou un testeur de tension avant de procéder à des modifications.
Les correspondances entre les anciennes et nouvelles couleurs peuvent être résumées comme suit :
| Usage ancien fréquent | Fonction probable | Couleur actuelle recommandée |
|---|---|---|
| Rouge | Phase | Marron (ou noir, gris) |
| Vert uni | Terre | Vert/jaune |
| Bleu foncé | Neutre | Bleu clair |
| Blanc | Phase, retour, commande | Noir, orange, violet, gris |
Les contacts accidentels avec des fils sous tension constituent un risque majeur. Toute intervention doit être précédée d’un contrôle méticuleux pour s’assurer de l’état de chaque conducteur impliqué.
Bonnes pratiques pour le câblage électrique : les gestes à adopter
Pour garantir une installation électrique sécurisée, plusieurs bonnes pratiques sont à respecter. La première étape consiste toujours à couper l’alimentation au niveau du tableau électrique avant toute intervention. Vérifiez ensuite l’absence de tension sur chaque fil à l’aide d’un testeur ou un multimètre. La vérification régulière des installations, notamment à l’aide de schémas électriques clairs, est une nécessité. Les électriciens conseillent également de conserver tous les raccordements bien documentés pour faciliter les tâches de maintenance à venir.
Les pratiques suivantes aident à réduire les risques :
- Établir un schéma simplifié de votre réseau électrique avant toute intervention.
- Utiliser du matériel de qualité, comme des dominos et des connecteurs conformes aux normes.
- Étiqueter chaque fil au fur et à mesure pour éviter toute confusion future.
La conscientisation des risques demeure primordiale. Le respect du code couleur électricité ne doit pas être une option, mais une obligation pour garantir la sécurité électrique.
La couleur comme facteur de sécurité dans l’industrie électrique
Dans le secteur de l’industrie électrique, la coloration des fils revêt une importance encore plus grande. Les installations y sont souvent plus vastes et complexes, entraînant un flux de courant plus élevé. Par conséquent, le code couleur doit impérativement être respecté pour garantir un environnement de travail sûr. Les erreurs d’identification peuvent avoir des conséquences désastreuses, tant sur le plan humain qu’économique.
Pousser à la conformité avec les normes et à l’éducation des opérateurs sur l’identification des couleurs devrait être une priorité pour les entreprises. Des formations régulières sur le matériel, l’identification correcte des fils, et les protocoles de sécurité peuvent assurer un milieu de travail plus sécurisé. Chaque employé doit être conscient des enjeux liés à une mauvaise identification et à une manipulation non sécurisée.
En définitive, la sécurité dans l’industrie électrique passe par des couleurs correctement identifiées et le respect scrupuleux des normes en vigueur. Cela constitue non seulement une protection pour les employés, mais également une garantie de durabilité pour les équipements utilisés.
