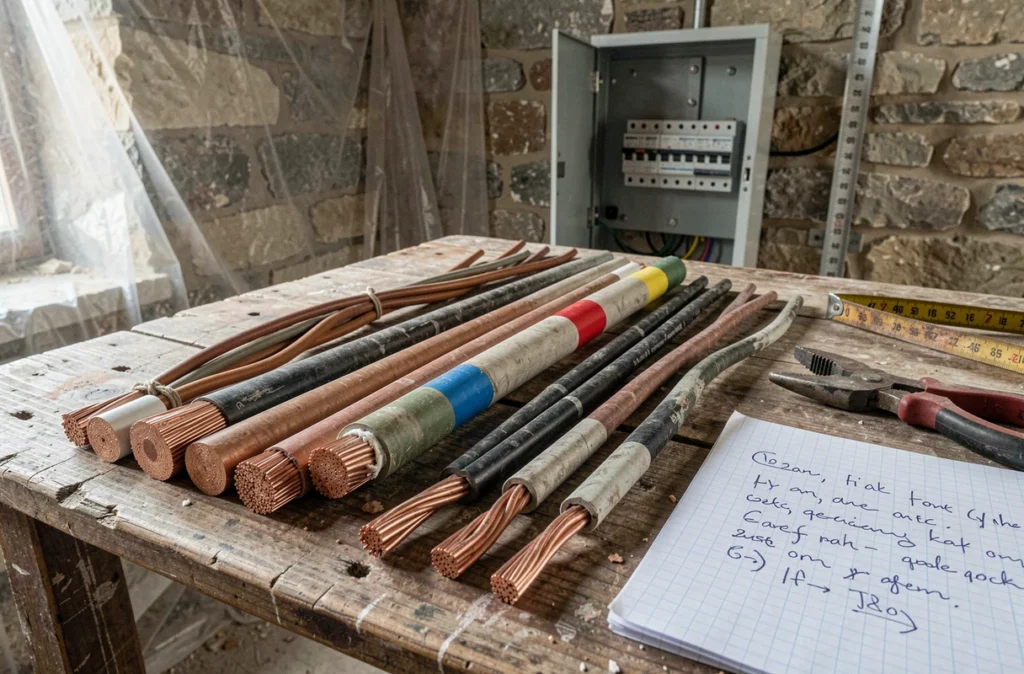

La section d’un fil électrique désigne la surface de sa partie conductrice, exprimée en millimètres carrés. En rénovation, cette donnée technique conditionne la capacité du conducteur à supporter l’intensité du courant sans échauffement. Un réseau ancien, souvent dimensionné pour des usages limités, se retrouve sollicité par des appareils bien plus gourmands qu’à l’époque de sa pose.
Fil en 1,5 mm² pour des prises : ce que la norme NF C 15-100 révisée change
Le couple classique en installation électrique domestique associe le fil de 1,5 mm² à l’éclairage (protégé par un disjoncteur 16 A) et le fil de 2,5 mm² aux circuits de prises (protégé à 20 A). Cette répartition reste valable, mais la révision 2024-2025 de la NF C 15-100 a formalisé une possibilité que beaucoup ignorent.
Des circuits de prises en 1,5 mm² protégés à 16 A sont désormais autorisés, à condition de limiter le nombre de prises à huit par circuit. Les circuits en 2,5 mm² sous disjoncteur 20 A conservent leur plafond de douze prises.
En rénovation partielle, cette dualité a un intérêt direct. Quand un tronçon existant en 1,5 mm² alimente quelques prises dans un couloir ou une chambre, il n’est plus systématiquement nécessaire de le remplacer. La condition : recalibrer la protection au tableau en la passant à 16 A et vérifier que le nombre de prises raccordées ne dépasse pas huit.
Section de câble et calibre du disjoncteur : le couple à ne jamais dissocier
Choisir une section de conducteur sans vérifier le calibre du disjoncteur qui protège le circuit est une erreur fréquente en rénovation. Ces deux éléments forment un système de protection coordonné : le disjoncteur doit déclencher avant que le fil n’atteigne une température dangereuse.
Correspondances à respecter en installation domestique
- 1,5 mm² : disjoncteur 10 A ou 16 A selon le type de circuit (éclairage, prises limitées à huit, volets roulants)
- 2,5 mm² : disjoncteur 20 A pour les prises courantes, le circuit lave-linge ou le circuit sèche-linge
- 6 mm² : disjoncteur 32 A, réservé aux circuits de forte puissance comme la plaque de cuisson
- 10 mm² : utilisé pour la liaison entre le disjoncteur d’abonné et le tableau de répartition, ou pour des circuits de longueur importante
Dans une maison ancienne, un fil de 1,5 mm² protégé par un fusible de 20 A constitue une anomalie. Le fusible laisse passer une intensité trop élevée pour la section du conducteur, ce qui provoque un échauffement du fil avant que la protection ne coupe le circuit.
Longueur du circuit en rénovation : la chute de tension que personne ne calcule
La section d’un conducteur ne dépend pas uniquement de l’intensité. La distance entre le tableau électrique et le point d’utilisation influence directement la résistance du fil. Plus le circuit est long, plus la chute de tension augmente.
En rénovation, cette contrainte devient concrète dans deux cas précis. Le premier concerne les dépendances (garage, atelier, abri de jardin) alimentées depuis le tableau principal de la maison. Le second concerne les circuits de borne de recharge pour véhicule électrique, où la longueur de câble peut atteindre plusieurs dizaines de mètres entre le tableau et le point de charge.
Dans ces situations, passer à la section supérieure compense la chute de tension sur la longueur du parcours. Un circuit qui fonctionnerait en 2,5 mm² sur cinq mètres peut exiger du 4 mm², voire du 6 mm², au-delà d’une certaine distance. La norme NF C 15-100 impose que la chute de tension entre l’origine de l’installation et le point d’utilisation ne dépasse pas un seuil défini.
Nouveaux circuits obligatoires qui pèsent sur un réseau ancien
La plupart des guides de rénovation électrique se concentrent sur les circuits classiques : éclairage, prises, cuisson. Les charges qui pèsent réellement sur un ancien réseau sont pourtant d’un autre ordre.
Circuit dédié IRVE pour borne de recharge
La NF C 15-100 révisée prescrit explicitement la création d’un circuit dédié IRVE (infrastructure de recharge pour véhicule électrique). Ce circuit exige des sections dimensionnées pour des intensités élevées, souvent en 6 mm² ou au-delà, et une protection dédiée au tableau. Dans une maison construite avant les années 2000, ce circuit n’existe pas et ne peut pas être improvisé sur un câblage existant.
Pompes à chaleur et équipements à variateur
Les pompes à chaleur, climatisations réversibles et certaines pompes de piscine fonctionnent avec des variateurs de vitesse. Ces équipements génèrent des courants harmoniques qui sollicitent davantage le conducteur neutre. Sur un ancien réseau où le neutre est parfois sous-dimensionné par rapport aux phases, cette surcharge passe inaperçue jusqu’à l’échauffement du câble dans la gaine.
Adapter un réseau ancien à ces usages ne se limite pas à tirer un nouveau fil. Il faut vérifier que le tableau de répartition dispose de départs disponibles et que la section du câble d’alimentation générale supporte la somme des puissances appelées.
Section de fil et type de pose en rénovation : câble rigide ou souple
En construction neuve, le câble rigide (type R2V ou les conducteurs H07V-U passés en gaine ICTA) est la norme. En rénovation, les contraintes physiques du bâti compliquent la donne.
Le fil rigide (âme monobrin) se manipule difficilement dans des gaines existantes partiellement obstruées ou dans des parcours sinueux. Le fil souple (âme multibrins, type H07V-K) se tire plus facilement dans ces configurations, mais son raccordement exige des embouts de câblage pour garantir un contact fiable dans les borniers.
La section reste identique quel que soit le type de conducteur : un H07V-K de 2,5 mm² supporte la même intensité qu’un H07V-U de 2,5 mm². Le choix entre rigide et souple dépend de l’accessibilité des gaines et de la complexité du parcours, pas de la capacité électrique.
Avant de tirer un nouveau câble dans une gaine existante, il est utile de vérifier le diamètre de cette gaine. Un conduit prévu pour deux fils de 1,5 mm² ne laissera pas forcément passer trois conducteurs de 2,5 mm². Le taux de remplissage de la gaine est limité par la norme pour permettre la dissipation thermique et faciliter un éventuel remplacement futur.
Un réseau ancien qui fonctionne sans déclencher n’est pas forcément un réseau correctement dimensionné. Les protections obsolètes (fusibles surdimensionnés, absence de différentiel 30 mA) masquent des défauts que seule une vérification circuit par circuit peut révéler. Chaque fil a une section, chaque section a un calibre de protection, et chaque calibre a un nombre maximal de points desservis. Rompre un seul maillon de cette chaîne suffit à compromettre la sécurité de l’ensemble de l’installation.
